在科技飛速發展的當下，無人機憑借其靈活性高、操作便捷等優勢，在航拍測繪、物流運輸、農業植保、應急救援等多個領域得到廣泛應用。隨著無人機市場需求的不斷增長，對其零件的質量、生產效率和成本控制提出了更高要求。設計并實施高效、精準的無人機零件加工生產線，成為推動無人機產業發展的關鍵環節。
無人機零件加工生產線設計原則
輕量化與高精度原則
無人機為實現長續航、高機動性，對零件輕量化要求極高，同時飛控系統、電機等關鍵零件又需極高的制造精度。在生產線設計時，設備選型要兼顧輕量化材料加工與高精度制造需求。例如，對于無人機機身框架常用的碳纖維復合材料，需采用高精度數控加工中心，配備專用的碳纖維切割刀具，利用其高速切削性能和精確的運動控制，既能保證零件的輕量化，又能將尺寸誤差控制在極小范圍內。在加工過程中，通過在線測量系統實時監測零件尺寸，一旦出現偏差，及時調整加工參數，確保每個零件都符合高精度要求。
高效與柔性原則
無人機市場更新?lián)Q代快，產品型號多樣，生產線需具備高效生產能力和柔性生產的特點。在工藝布局上，采用模塊化設計理念，將生產線劃分為不同功能模塊，如切削加工模塊、表面處理模塊、裝配模塊等。各模塊可獨立運行，也能根據不同產品需求進行快速組合和調整。例如，當生產新型號無人機時，只需更換或調整相應模塊的工裝夾具和加工程序，就能實現新產品的快速投產。同時，引入自動化輸送設備和智能倉儲系統，減少物料搬運時間，提高生產效率，使生產線能夠快速響應市場變化，滿足多樣化的生產需求。
質量與可靠性原則
無人機在飛行過程中面臨復雜的環境和工況，零件質量直接影響飛行安全。生產線設計要建立嚴格的質量管控體系，從原材料入庫檢驗到成品出廠檢測，實現全過程質量監控。在關鍵工序設置自動檢測設備，如利用視覺檢測系統對零件表面缺陷進行檢測，采用激光干涉儀對零件尺寸精度進行高精度測量。一旦檢測到不合格產品，系統自動報警并將其剔除，同時追溯生產過程數據，分析問題根源，及時調整生產參數，確保產品質量穩定可靠。此外，對生產設備進行定期維護和保養，建立設備運行狀態監測系統，實時監控設備的關鍵參數，預防設備故障，保障生產線持續穩定運行。
無人機零件加工生產線核心環節設計
零件加工環節

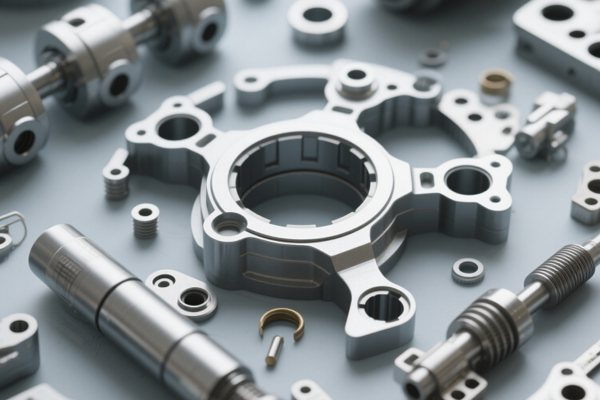

無人機零件種類繁多，加工工藝也各不相同。對于金屬零件，如電機外殼、螺旋槳軸等，采用數控車削、銑削、磨削等工藝。利用五軸聯動加工中心對復雜形狀的金屬零件進行多面加工，減少裝夾次數，提高加工精度和效率。在加工過程中，引入智能刀具管理系統，實時監測刀具磨損情況，自動更換磨損刀具，保證加工質量。對于非金屬零件，如塑料外殼、碳纖維機翼等，采用注塑成型、模壓成型、3D 打印等工藝。以 3D 打印技術為例，可根據無人機的特殊設計需求，快速制造出復雜結構的零件，縮短產品研發周期。同時，通過優化加工參數和工藝路線，提高零件的成型質量和生產效率。
表面處理環節
表面處理對提高無人機零件的性能和使用壽命至關重要。對于金屬零件，常采用陽極氧化、電鍍等表面處理工藝，增強零件的耐腐蝕性和耐磨性。在生產線中設置自動化表面處理設備，如全自動陽極氧化生產線，通過精確控制電解液濃度、溫度、電流密度等參數，確保零件表面氧化膜均勻一致。對于碳纖維零件，采用表面涂層工藝，提高其表面硬度和抗紫外線性能。利用噴涂機器人進行自動化噴涂作業，保證涂層厚度均勻，外觀質量良好。同時，對表面處理后的零件進行質量檢測，確保表面處理效果符合設計要求。
裝配環節
無人機零件裝配精度要求高，裝配環節是保證無人機整體性能的關鍵。采用自動化裝配設備和柔性裝配系統，實現零件的精準定位和快速裝配。例如，利用機器人手臂進行精密零件的抓取和安裝，通過視覺定位系統確保零件安裝位置準確無誤。在裝配過程中，采用扭矩控制技術，對螺絲擰緊力矩進行精確控制，避免因力矩過大或過小影響裝配質量。同時，建立裝配質量追溯系統，對每個裝配步驟進行記錄，包括裝配人員、裝配時間、使用的零件批次等信息，便于后續質量追溯和問題排查。此外，在裝配完成后，對無人機進行整機調試和性能測試，確保無人機各項性能指標符合設計要求。
無人機零件加工生產線實施要點
設備選型與采購
設備選型與采購是生產線實施的基礎，直接影響生產線的性能和成本。在選型時，要充分調研市場上的設備供應商，綜合考慮設備的性能、精度、可靠性、價格以及售后服務等因素。對于關鍵設備，如數控加工中心、自動化裝配機器人等，優先選擇行業內知名品牌和具有豐富無人機零件加工經驗的供應商。在采購過程中，與供應商簽訂詳細的合同，明確設備的技術參數、交貨時間、安裝調試、培訓服務等條款。同時，組織專業技術人員對設備進行驗收，嚴格按照合同要求進行設備的安裝、調試和試運行，確保設備能夠滿足生產線的生產需求。
系統集成與調試
系統集成是將各個設備和子系統整合為一個有機整體，實現生產線的自動化運行。在集成過程中，首先要確定各設備之間的通信協議和接口標準，確保設備之間能夠?qū)崿F(xiàn)數據傳輸和協同工作。采用工業以太網、現場總線等通信技術，實現加工設備、檢測設備、輸送設備與控制系統之間的互聯互通。然后，進行控制系統的編程和調試，根據生產線的工藝流程和控制要求，編寫 PLC 程序、HMI 程序等，實現對生產線的自動化控制。在調試過程中，逐步測試各個設備和子系統的功能，檢查設備的運行狀態、數據傳輸?shù)臏?zhǔn)確性、控制邏輯的正確性等，及時發現并解決問題。通過反復調試和優化，使生產線達到最佳運行狀態，確保生產過程的穩定和高效。
人員培訓與管理
自動化生產線的正常運行離不開專業的操作人員和管理人員。在生產線投入使用前，對操作人員進行系統培訓，包括設備操作、維護保養、安全知識等方面的培訓。通過理論講解、實際操作演示、模擬訓練等方式，使操作人員熟悉設備的性能和操作方法，掌握常見故障的排除技巧，提高操作技能和應急處理能力。對于管理人員，進行生產管理、質量管理、設備管理等方面的培訓，使其能夠合理安排生產計劃、監控生產過程、協調各部門之間的工作，確保生產線的高效運行。同時，建立完善的績效考核制度和激勵機制，對操作人員和管理人員的工作表現進行定期考核，根據考核結果給予相應的獎勵和懲罰，激發員工的工作積極性和責任心，提高企業的管理水平和生產效率。
無人機零件加工生產線的設計與實施是一項復雜的系統工程，需要遵循輕量化與高精度、高效與柔性、質量與可靠性等設計原則，精心設計零件加工、表面處理、裝配等核心環節，并在實施過程中注重設備選型與采購、系統集成與調試、人員培訓與管理等要點。只有這樣，才能打造出滿足市場需求的高效、精準、可靠的無人機零件加工生產線，推動無人機產業的持續發展。
